Що таке пневматичний клапан?





Пневматичний клапан - це пристрій, який контролює потік повітря або інших газів у пневматичній системі. Вони також відомі як напрямні регулюючі клапани. Пневматичні клапани працюють, контролюючи повітря або газ у джерелі та регулюючи його проходження в труби, трубки або пристрої. Вони також можуть контролювати потік повітря в одному напрямку, але не в іншому.



Як працює пневматичний клапан?





Пневматичні регулюючі клапани можуть зменшувати тиск контрольованим чином за допомогою приводів і позиціонерів з контролером для керування ними. Контролери здатні відчувати коливання тиску та регулювати сигнал подачі повітря до пневматичного позиціонера. Пневматичний позиціонер буде подавати повітря до діафрагми, відкриваючи клапан. Пружини використовуються як протидіюча сила, яка змушує клапани закриватися після втрати або зменшення тиску повітря, що прикладається до діафрагми. Пневматичні регулюючі клапани широко використовуються в багатьох галузях промисловості.


Загальні технічні характеристики пневматичного клапана
1

Робочий тиск або діапазон тиску:Величина тиску або діапазон тиску (наприклад, у фунтах на квадратний дюйм, бари або Па), на який розрахований клапан.

2

Операційне середовище:Типи носіїв, якими може безпечно керувати клапан. У більшості випадків це буде стиснене повітря.

3

   Пропускна здатність або коефіцієнт потоку:Міра здатності клапана переміщати або пропускати повітря через нього, при цьому коефіцієнт потоку (Cv) представляє константу пропорційності між витратою та перепадом тиску.

4

Швидкість циклу:Максимальна кількість циклів клапана, при яких клапан може працювати за одиницю часу.

5

Час реакції:Час, необхідний клапану для перемикання станів або положень після спрацювання.

6

Розмір порту:Фізичні розмірні параметри, які визначають розміри портів на клапані та тип різьби.

7

Номінальна напруга котушки:Для клапанів з електричним приводом це показник максимальної напруги, яку може підтримувати котушка приводу, і може вказуватися у вольтах постійного та змінного струму.





Поширені типи пневматичних клапанів

Pneumatic Three-Way High Pressure Explosion Ball Valve

Електромагнітний пневматичний клапан

Електромагнітні пневматичні клапани управляються магнітними полями на котушках і соленоїді. Принцип їх роботи досить простий. До котушок подається струм від зовнішнього електричного джерела. Взаємодія між магнітним полем в котушках і в соленоїді змушує шток клапана рухатися.

Three-Piece Ball Valve

Пневматичний клапан

Клапани з пневматичним приводом зазвичай керуються тим самим потоком стисненого повітря, який працює в пневматичній системі. Його наявність або відсутність впливає на їх роботу в певних умовах.

Electric Rotary Valve Actuator

Механічний пневматичний клапан

Механічні пневматичні клапани приводяться в рух механічною силою, наприклад, за допомогою важеля. Є багато варіантів, наприклад у версіях із кроком 90-градуси або чверть оберту. Найчастіше вони виконують прості завдання (відкриття/закриття).

Переваги пневматичного клапана
Pneumatic PTFE Lined Plug Valve

Простий і надійний

Пневматичні клапани прості в установці та експлуатації, вимагають мінімального навчання та обслуговування. Технологія також дуже стабільна та надійна, що робить її ідеальним вибором для процесів, які повинні працювати 24×7.

Pneumatic Fluorine Lined Ball Valve

Енергоефективними

Порівняно з деякими своїми аналогами, такими як електричні клапани, пневматичні клапани споживають менше електроенергії, що робить їх економічнішими та енергоефективними.

Electric Actuator Ball Valve

Економічно ефективним

Окрім енергоефективності, пневматичні клапани загалом є економічно ефективними порівняно з іншими типами клапанів. Вони також довговічні та прості в ремонті, потребують мінімального обслуговування.

Odl Electric PVC Plastic Ball Valve

Широкий діапазон сумісності

Пневматичні клапани сумісні з багатьма рідинами, а також можуть використовуватися в різних галузях промисловості, від виробництва до систем опалення, вентиляції та кондиціонування, і це лише деякі з них. Ця гнучкість робить пневматичні клапани найкращим варіантом для широкого спектру застосувань.



Матеріали корпусу пневматичного клапана

Пластмаси промислового класу (наприклад, ПВХ і нейлон)

Пластикові клапани легкі, довговічні та економічно вигідні. Цей матеріал підходить для пневматичних застосувань, що включають повітря та корозійні хімікати. Але пластикові клапани мають низький рейтинг тиску та температури порівняно з клапанами з латуні та нержавіючої сталі.

Алюміній

Алюміній є легким металом, який становить приблизно одну третину ваги сталі. Алюміній стійкий до корозії до атмосферних газів і, отже, підходить для пневматичних клапанів. Цей матеріал в основному використовується для виготовлення зовнішніх компонентів пневматичного клапана, таких як ідентифікаційні мітки або маховики.

Нержавіюча сталь (304/316)

Нержавіюча сталь - дуже міцний і пружний матеріал, але він дорожчий за латунь. Клапани, виготовлені з нержавіючої сталі, ефективно протистоять витокам, і ці клапани можуть працювати при дуже високих температурах порівняно з латунними. Нержавіюча сталь стійка до корозії та служить набагато довше, ніж латунь, і є ідеальним вибором для пневматичних застосувань під високими температурами та високим тиском. Нержавіюча сталь зазвичай використовується в корпусах пневматичних клапанів і матеріалах обробки, таких як сидіння, диски та клини.

Латунь

Латунь — це сплав міді та цинку, який чудово піддається ковці та є міцним матеріалом. Латунь використовується в пневматичних системах, що включають неагресивні гази. Цей матеріал може витримувати більше тепла порівняно з ПВХ, але має вищу ціну. Латунь можна легко зварювати, і вона більш універсальна в порівнянні з нержавіючої сталлю. Латунь зазвичай використовується для виготовлення корпусів пневматичних клапанів і наконечників.



Матеріали ущільнення пневматичного клапана



Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (нітрил-бутадієновий каучук)

NBR має гарну стійкість до стиснення та загального зношування, але дуже чутливий до змін погоди. NBR підходить для повітря та інертних газів, але має низьку стійкість до озону, аміаку та пари. Ущільнення NBR можуть забезпечити безперервну герметизацію для газоподібних середовищ лише за низьких температур порівняно з герметизуючими властивостями FKM.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

ФКМ (Вітон)

ФКМ зазвичай використовується для виготовлення ущільнювальних кілець, прокладок і ущільнень для пневматичних клапанів. Ущільнювачі FKM мають відмінну стійкість до середовища, старіння та озону. FKM підходить для пневматичних застосувань із середньою та високою температурами та має вищу термічну стійкість, ніж PTFE. Крім того, FKM має вищу міцність, герметизацію та гнучкість порівняно з PTFE. Цей матеріал має чудову загальну хімічну стійкість, що робить його придатним для газоподібного палива, і матеріал демонструє більшу хімічну стійкість у порівнянні з NBR.

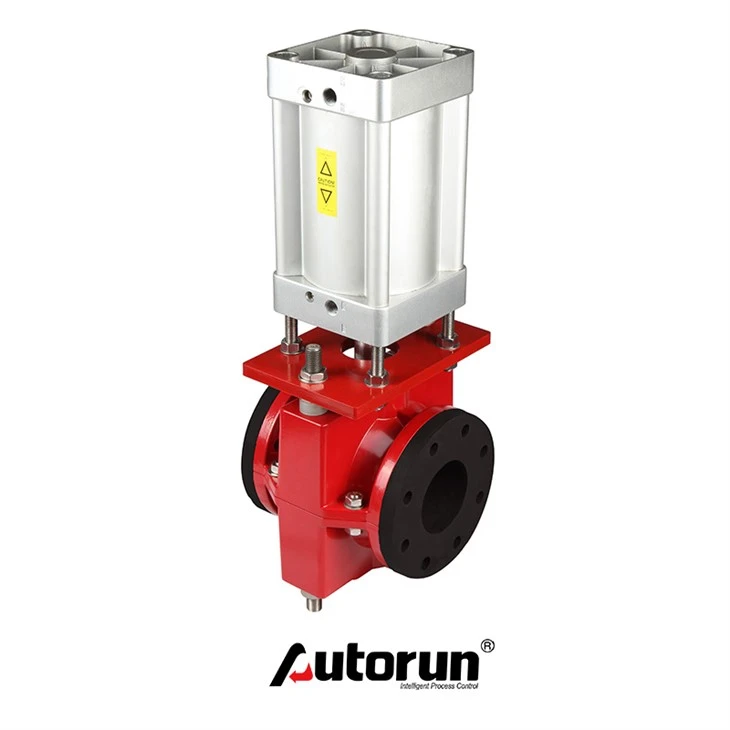

Heavy Duty Pneumatic Pinch Valve

PTFE (тефлон)

PTFE підходить для пневматичних застосувань при високих температурах і тиску. Матеріал нееластичний і має хорошу стійкість до стирання та більшості хімічних речовин. PTFE забезпечує кращу стійкість до газоподібних хімікатів порівняно з FKM.





Застосування пневматичного клапана

Pneumatic PVC Ball Valve

Нафта і газ

Клапани з пневматичним приводом використовуються для керування потоком нафти та газу в трубопроводах, процесах переробки та системах зберігання.
Pneumatic Flange Ball Valve

Автомобільний

Пневматичні приводи використовуються в системах керування двигуном, трансмісією та гальмівними системами.
Pneumatic Plastic Ball Valve

Виробництво

Електромагнітні клапани використовуються для керування потоком повітря в пневматичній системі.
Pneumatic Flange Ball Valve

Хімічна обробка

На хімічних заводах ці клапани з нержавіючої сталі регулюють потік різноманітних хімікатів. Їхня здатність витримувати суворі умови та корозійні речовини робить їх популярним вибором.
Pneumatic Two Piece Ball Valve

Очистка води

Клапани з пневматичним приводом використовуються на водоочисних спорудах для контролю потоку води та інших речовин на різних етапах очищення. Їх надійність і простота автоматизації роблять їх ідеальними для цього застосування.

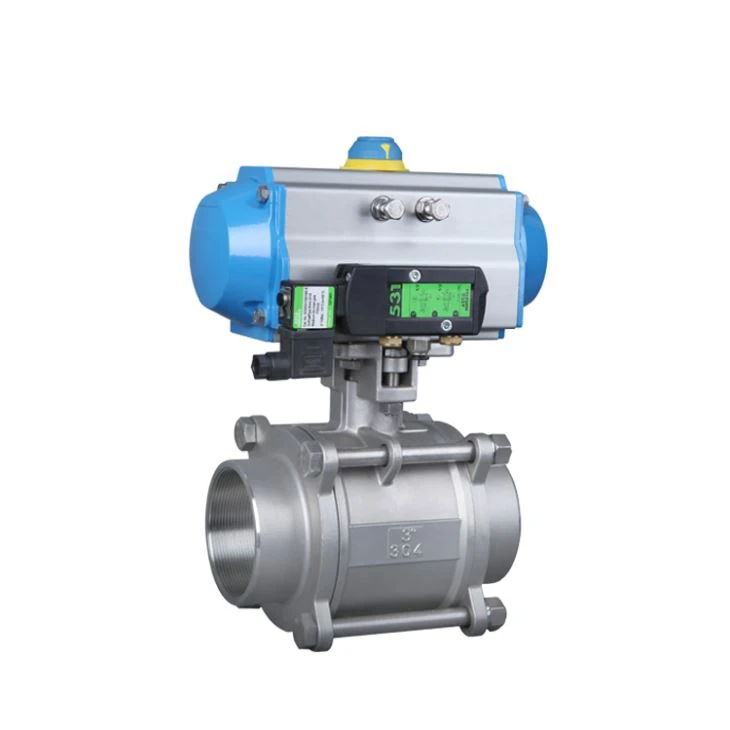

Pneumatic Thread Ball Valve

Харчова промисловість та виробництво напоїв

Ці клапани використовуються на різних етапах виробництва їжі та напоїв, від змішування інгредієнтів до пакування. Їх часто вибирають через їх здатність очищати на місці (CIP) і стерилізувати на місці (SIP), що є вирішальним для підтримки гігієнічних стандартів.
Pneumatic Actuated Three Pieces Ball Valve

Фармацевтична промисловість

У фармацевтичному виробництві пневматичні клапани використовуються для контролю потоку інгредієнтів, розчинів і готових продуктів. Їх здатність запропонувати точний контроль і відповідати суворим стандартам гігієни робить їх придатними для цієї галузі.
Pneumatic Stainless Steel Ball Valve

Вироблення енергії

На електростанціях ці клапани використовуються для регулювання потоку пари, води та інших рідин. Вони часто є частиною систем безпеки, допомагаючи запобігти ситуаціям надмірного тиску та забезпечити безпечну роботу установки.



Наш сертифікат
201903131647139906681
CE EX для приводу клапана
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 для приводу клапана 01




Наша фабрика
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Повний посібник для пневматичного клапана

З: Як вибрати пневматичний клапан?

A: Існує п’ять основних вимог, які слід враховувати:
ЗМІ.
Спосіб приведення в дію клапана.
Пружинно-поворотний клапан або фіксований виконавчий клапан.
Конфігурація пневматичного клапана.
Пропускна здатність (розмір клапана).

Q: Які чотири класифікації пневматичних регулюючих клапанів?

A: Пневматичні клапани з двостороннім керуванням.
Пневматичні клапани з тристороннім управлінням.
Пневматичні клапани з чотиристороннім керуванням.
Пневматичні пружинні перехідні клапани.

Q: Який пневматичний клапан є найпоширенішим?

A: Серед найпоширеніших типів клапанів, які зустрічаються в пневматичних системах, чотириходові спрямовані клапани мають чотири порти, які ефективно реверсують рух основного або моторного циліндра.

З: Що таке пневматичний клапан 5 3?

A: 5/3-ходовий клапан має п’ять портів і три стани. Вони мають два соленоїди, кожен з яких може контролювати стан клапана. Якщо жоден соленоїд не подається під напругу, клапан повертається в центральний стан.

Q: Який тиск потрібен пневматичному клапану?

A: Розмір приводів пневматичних клапанів відключення Always розрахований на мінімальний тиск 5,5 BARG (80 psig).

З: Чому виходять з ладу пневматичні клапани?

A: Сторонні або абразивні уламки в трубопроводі. Несумісність матеріалу з продуктом, який обробляється. Неправильна процедура складання, встановлення або обслуговування клапана. Вода або стороннє сміття в заводській повітропроводі може спричинити поломку пневматичного приводу.

З: Яка різниця між пневматичними клапанами 5 2 і 5 3?

A: З клапаном 5/2 рух може бути повністю пневматичним. Нарешті, клапан 5/3 має таку ж кількість портів, як і версія 5/2, але додаткове положення перемикання. Це так зване «середнє положення» пропонує системі керування додаткове положення, коли не подаються сигнали керування.

З: Яка різниця між 3-ходовими та 4-ходовими пневматичними клапанами?

A: Ходовий клапан 3- пропускає рідину до приводу в одному положенні та випускає рідину з нього в іншому положенні. Деякі 3-ходові клапани мають третє положення, яке блокує потік у всіх портах. Для приводу подвійної дії потрібен 4-ходовий клапан. 4-ходовий клапан нагнітає тиск і випускає два порти взаємозалежно.

З: Як ще називають пневматичний клапан?

A: Пневматичний клапан, також відомий як пневматичний клапан, є типом механічного трубного клапана, який використовує тиск повітря для виконання функції, подібної до соленоїда.

З: Що таке 5-ходовий пневматичний клапан?

A: Цей клапан дозволяє пневматично контролювати положення, потік, тиск і температуру. Цей клапан є клапаном 5/2, що означає, що він має 5 портів; два випускних порти 1/8", через які повітря регулюється під час його витікання, два порти живлення 1/4", що живлять систему, порт подачі 1/4" для впуску тиску повітря та 2 положення потоку.

З: Що таке пневматичний клапан 4 2?

В: 4-двопозиційний клапан називається 4/2. Ці клапани зазвичай використовуються в циліндрах подвійної дії, де вони завжди подають тиск на одну сторону циліндра, а протилежну сторону випускають в атмосферу.

З: Які конфігурації пневматичних клапанів?

A: Конфігурації пневматичних клапанів, які зазвичай використовуються, включають 5/3, 5/2, 4/2, 3/2 і 2/2. Пневматичні клапани можуть мати пружинне зміщення або фіксацію. У пружинно-зміщених клапанах клапан повернеться до початкового стану або стану після припинення будь-якого приводу.

Q: Які номери портів для пневматичних клапанів?

A: Пневматичні клапани зазвичай створюються з трьома номерами портів: 3, 4 і 5. 3-Портові клапани вважаються 3-ходовими клапанами, які можуть керувати портом одного циліндра. Клапани з 4 портами можуть керувати двоциліндровими портами за допомогою єдиного загального випускного порту. 5-варіанти портів дозволяють використовувати окремі випускні отвори.

Q: Як ви класифікуєте пневматичні клапани?

A: Пневматичні клапани можна класифікувати за типом приводів, які вони використовують. Вони можуть бути оснащені електромагнітними, пневматичними або механічними приводами. Електромагнітні клапани реагують на електричний сигнал відкриванням і закриванням. Вони регулюють потік повітря в пневматичній системі та рідини в гідравлічній системі.

Q: Яка схема потоку пневматичного клапана?

A: Шляхи потоку для незадіяного клапана є входом до циліндра 2 і циліндром 1 до випуску. При спрацьовуванні впускний отвір з’єднується з циліндром 1, а циліндр 2 – з випуском. Чотириходові тарілчасті клапани мають один випускний отвір, який є спільним для всіх портів циліндра.

З: Як ще називають пневматичний клапан?

A: Пневматичний клапан, який зазвичай називають напрямним регулюючим клапаном, блокує або відводить потік стисненого повітря чи інших газів у системі. Ці клапани використовуються для приводу інших компонентів, таких як привід, захват, ручний інструмент або інший пристрій, а також використовуються для управління іншими клапанами.

Q: Що означає цифра 1 або літера P на пневматичному клапані?

A: Різні виробники позначають порти клапанів різними літерами, але мітки справа є досить стандартними. «P» позначає впускний отвір під тиском, «A» і «B» — випускні отвори (зазвичай підведені до отворів «висунути» і «втягнути» на циліндрі), а «R» і «S» позначають випускні отвори.

З: Чи потрібна електрика для пневматичних клапанів?

A: Пневматичні приводи покладаються на стиснене повітря або газ як основне джерело живлення. Для цих приводів не потрібен двигун, але електрика необхідна в парі з вбудованим електромагнітним клапаном, який зазвичай називають пілотним клапаном. Дистанційне пілотування також може бути досягнуто за допомогою порту(ів) подачі повітря.

З: Що таке пневматичний запобіжний клапан?

A: Пневматичні запобіжні клапани контролюють тиск повітря в стисненому повітрі/пневматичних системах. Ці запобіжні клапани дозволяють випустити надлишковий тиск, відкриваючись при досягненні порогового тиску, запобігаючи пошкодженню обладнання або можливому травмуванню працівників.

Q: Яка різниця між регулюючим клапаном і пневматичним клапаном?

A: Найбільша різниця між цими двома видами клапанів полягає в тому, що регулюючому клапану потрібна зовнішня енергія (наприклад, джерело живлення або джерело газу) як рушійна сила, а відносне положення перехоплювача в клапані змінюється шляхом керування інструментом. сигналу, щоб змінити швидкість потоку.
